Plaques Classic

accessoires pour les rotules ARCA-SWISS Monoball Z et les rotules ARCA-SWISS Monoball P1

Aujourd'hui vous avez le choix entre deux systèmes de fixation pour les rotules Monoball :

- le système classic avec l'amélioration du flipLock®
- la nouvelle version monoball®Fix.

La version classic avec l'amélioration du flipLock® présente un profilé avec double queue d’aronde (autrement dit présentent 2 rails, ou 2 gorges) vous permettant sur la partie supérieure d’accueillir la fixation classic et sur la partie inférieure la fixation monoball®Fix.

Le système monoball®Fix présente un profilé à une seule gorge étroite, qui ne permet pas d'accueillir les plaques de la version classic.

Le système Monoballfix est le plus récent des systèmes Arca-Swiss. Si vous êtes nouveau dans le système Arca-Swiss, c'est celui que vous devez choisir.



Cette page présente les plaques destinées au système Classic.

Téléchargez ici le pdf présentant les systèmes de plaques Classic et Monoballfix d'Arca-Swiss.
Téléchargez ici le pdf présentant le système Monoballfix d'Arca Swiss.
Ces pdf présentent en particulier les compatibilités des plaques avec les appareils du marché.



Documentation vidéo :
Etaux et plaques Arca-Swiss (pour vous aider à choisir vos étaux et plaques de fixation)

Voir également :
Quelle rotule Arca-Swiss choisir (article comparatif des rotules Arca-Swiss sur galerie-photo)
Instructions pour l'utilisation du Fliplock (pdf)





Question fréquemment posé sur les plaques : comment choisir ma plaque ?

Le principe du choix des plaques est très simple.
1. Dans l'idéal chaque appareil doit être muni d'une plaque, ce qui évite les fastidieux montage/démontage de plaque.
2. Le choix de la plaque de chaque appareil doit obéir à l'idée suivante : les frottements doivent être maximisés entre l'appareil et sa plaque. Le mieux est donc de prendre chaque appareil et de mesurer le "talon" disponible pour le montage de la plaque. Après vous cherchez la plaque la plus grande possible qui tient dans cet espace en vous référant aux dimensions données pour chacune des plaques présentée sur ce site.

3. Exceptions aux principes : certaines plaques ont été crées spécifiquement pour certains appareils, et mentionnent alors le nom de l'appareil : rien à mesurer dans ce cas. Les plaques "universelles" sont pour leur part de petites plaques, qui passent généralement sous tous les appareils : on méprise alors l'idée des frottements et l'utilisateur serre plus... en cas de doute pour un appareil, vous lui prenez donc une plaque universelle.



!
802331

Monoball x-table Système Classic

Le monoball-x-table-system est indispensable pour le travail ultra précis en macro-photographie de studio et de nature. Il permet bien entendu également le recadrage en studio en photographie d'objet.





Montable sur étau Monoballfix ou Classic.





Quelques données techniques sur le chariot Arca-Swiss :

A chaque révolution des mollettes, le wagon ARCA avance de 19 mm.

La plus petit bouton permet le déplacement et le plus gros permet les fonctions de blocage et de réglage de friction. Le blocage se fait sur environ 1/4 de tour.

Les rails sont éventuellement utilisables en position verticale, avec un appareil pesant au maximum 5kg. Il suffit alors de veiller à ce que la friction soit suffisante et observer qu'il n'y a pas de butées mécaniques en bout de déplacements.

Dans l'emploi normal, à l'horizontal, il n'y a pas de limite au poids de l'appareil.










802332

Monoball x-table Système Fliplock

Le monoball-x-table-system est indispensable pour le travail ultra précis en macro-photographie de studio et de nature. Il permet bien entendu également le recadrage en studio en photographie d'objet.





Montable sur étau Monoballfix ou Classic.





Quelques données techniques sur le chariot Arca-Swiss :

A chaque révolution des mollettes, le wagon ARCA avance de 19 mm.

La plus petit bouton permet le déplacement et le plus gros permet les fonctions de blocage et de réglage de friction. Le blocage se fait sur environ 1/4 de tour.

Les rails sont éventuellement utilisables en position verticale, avec un appareil pesant au maximum 5kg. Il suffit alors de veiller à ce que la friction soit suffisante et observer qu'il n'y a pas de butées mécaniques en bout de déplacements.

Dans l'emploi normal, à l'horizontal, il n'y a pas de limite au poids de l'appareil.










802002

Monture rapide Classic avec pas de 1/4 - 3/8"

Pour adaptation du système de plaques Arca-Swiss Classic sur n'importe quel pied ou rotule d'une autre marque (les pas de vis 1/4" et 3/8" sont les fixations standard du marché).

Cet étau accepte les plaques Classic ou MonoballFix®.



802010

Monture rapide "Flip-Lock" avec pas de vis de 1/4" et 3/8"

Pour adaptation du système de plaques Arca-Swiss Classic sur n'importe quel pied ou rotule d'une autre marque (les pas de vis 1/4" et 3/8" sont les fixations standard du marché).

Cet étau accepte les plaques Classic ou MonoballFix®.





802208

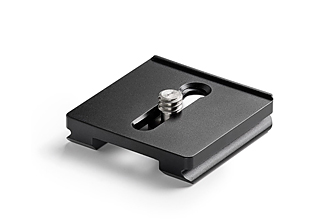

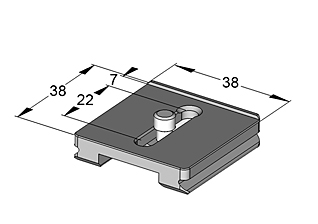

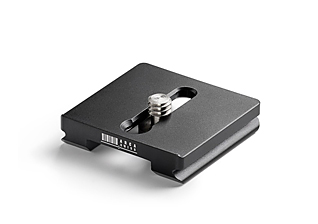

Plaque rapide Classic carrée, Long. 38 mm x Larg. 38mm

Plaque rapide universelle carrée au pas de 1/4"





802209

Plaque rapide Classic universelle 1/4", Long.40 mm x Larg. 60mm, avec surface en caoutchouc

Plaque rapide universelle au pas de 1/4"





802210

Plaque rapide Classic 3/8", Long. 80 mm x Larg. 60mm

plaque rapide Classique universelle avec fixation 3/8





802210.1

Plaque rapide Classic 1/4", Long. 80 mm x Larg. 60mm

plaque rapide Classique universelle avec fixation 1/4





802221

Plaque rapide Classic pour Hasselblad 1/4" et 3/8", Long. 55mm x Larg. 50mm





Livré avec 2 vis.

802222

Plaque de 55mm 1/4"

Plaque rapide universelle 55, fixation 1/4"





802224

Plaque rapide Classic pour Mamiya - Rollei 1/4", Long. 50mm x Larg. 60mm





802225

Plaque rapide Classic petite taille 1/4", Long. 40mm x Larg. 60mm





802226

Plaque rapide Classic pour Leica M 1/4", Long. 40mm x Larg. 49,3mm

Pour les Leica de M2 à M7





802227

Plaque rapide Classic pour Leica R





802228

Plaque rapide Classic pour Leica T

Fixation 3/8"





802230

Plaque rapide Classic à 2 fixations 1/4", Long. 55mm x Larg. 60mm ; entr'axe 28-40 mm





Livré avec 2 vis (vis à 6 pans intérieurs, livré avec clef Allen).

Ecartement maxi utilisable entr'axe : 40mm



802231

Plaque rapide Classic à 2 fixations 1/4", Long. 80mm x Larg. 60mm ; entr'axe 28-40mm





802232

Plaque rapide Classic à 2 fixations 1/4", Long. 55mm x Larg. 60mm ; entr'axe 12-28mm





802250

Plaque rapide Classic longue à 2 fixations 1/4", Long. 150mm x Larg. 60 mm ; entr'axe 25-100mm





Livré avec 3 vis (vis à 6 pans intérieurs, livré avec clef Allen).

802301

Svilt avec étau Fliplock






Un montant en L idéal pour installer un lourd objectif sur une Monoball Z.

Donne une fluidité équivalente aux systèmes pendulaires, mais avec un encombrement bien plus réduit.

Idéal pour suivre au téléobjectif des oiseaux ou autres sujets mobiles.

A noter, il peut être encore plus astucieux d'acheter un montant en L ref 802306 pour rechercher une configuration équivalente à celle illustrée ci-dessous avec un montant en L monoballfix :

Cette dernière combinaison avec montant en L ne fonctionne qu'avec une rotule "double panoramique" (c'est le cas du Z1 DP, du Z1g+, du Z2+ ou encore des d4 et d4m).



802304

Mini L-Bracket caoutchouté

Mini L-Bracket modulable en X et Y et adaptable pour les appareils photos compacts.

Le mini L-bracket complète la gamme monoball®Fix et est parfaitement compatible avec la gamme monoball®Classic. Le mini L-bracket sʼadapte aux appareils photos de type Olympus E-PL1 et E-P2, Lumix GF, le Samsung NX-100, ainsi que le Canon G10 et le Lumix LX3 ou bien encore avec dʼautres appareils de ce type. En outre, la nouvelle génération dʼappareils photos compacts DSLR de type Nikon, Canon, Pentax, Olympus ou Sony ainsi que les appareils comme le Leica M8 et M9 peuvent en être équipés.

Utilisation : cet accessoire peut-être laissé à demeure sur l'appareil photographique. Il facilite le passage rapide et parfaitement perpendiculaire de l'appareil en position portrait et paysage après une mise à niveau à la bulle de la rotule. Accessoire donc très utile lorsqu'on photographie souvent sur pied. Plus léger et plus petit que le 802308 (qu'il ne remplace pas).

Le petit levier permet de retirer facilement le montant en L.







802305

Plaque rapide Classic en L pour Mamiya/PhaseOne 645

Principe général :

Les L-Bracket permettent d'ajuster l'appareil dans le sens horizontal et vertical sans déplacer le centre optique. Vous passez très rapidement d'une position de plaque à l'autre.

Il est très rapide et facile d'enlever le bras vertical du L-Bracket pour ne laisser que la plaque de base qui relie le L-Bracket à la base de l'appareil photo. Un bras vertical peut être utilisé avec des appareils différents. Si vous utilisez un trépied et le L-Bracket et que vous désirez soudain travailler à main, l'appareil peut être libéré en quelques secondes. En outre, tous les appareils photographiques (monorail ou appareils de la série R) peuvent être fixés sur les étaux sans nécessiter de plaque additionnelle.

Téléchargez ici la documentation sur les L-Bracket d'Arca-Swiss





802306

Plaque rapide universelle Classic en L (L-Bracket)

Indispensable, le L-Braket est un outil qui facilite et simplifie la vie des photographes ! Passer du format paysage au portrait est un jeu d'enfants : plus besoin de recomposer votre prise de vue, le cadrage reste le même.



L'ingéniosité du système signé ARCA-SWISS repose sur trois principes :

- Le L-Braket est UNIVERSEL, ils s'adapte aux meilleurs appareils photo du marché.

- Il est REGLABLE. Votre appareil photo, fixé au L-Braket d'ARCA-SWISS est réglable en X et en Y. A votre guise et indépendamment l'une de l'autre, vous pouvez ajuster la position de votre appareil. ARCA-SWISS est le seul fabricant à vous proposer cette fonction ingénieuse ! Si vous devez travailler en connectant votre ordinateur à votre appareil photo, les câbles ne vous gêneront en rien lors de vos prises de vue puisque vous pourrez soit les glisser entre les 2 tiges en métal, soit les faire passer entre le corps de votre appareil et les tiges du L-Braket.

- Il est TRANSFORMABLE. En effet, vous pouvez rapidement et en toute facilité enlever la partie verticale du L-Braket et profiter ainsi d'une plaque rapide avec connexion au L-Braket sous votre appareil photo. Travailler sur trépied avec le
L-Braket et vouloir photographier à main-levée en vous séparant de lui ne vous prendra pas plus de quelques secondes : par un simple clic de déverrouillage vous passez facilement d'une fonction à l'autre sans contrainte.

Cet accessoire facilite la vie de nombreux photographes puisqu'il permet de travailler directement au-dessus du centre de rotation avec les monoball de la série Z ou le cube, vous autorisant de nombreux réglages. Le travail au-dessus de l'axe est également une sécurité pour l'appareil.

Le L-Bracket comprend deux parties :

1. Une plaque d'appareil photo qui peut rester en permanence attachée à l'appareil photo et

2. Une autre plaque d'appareil photo munie de deux tiges métalliques rondes avancant à angle droit. Cette dernière facilite la prise de vue verticale.



poids : 265g

dimensions : 13cm x 10cm x 1,3cm

A noter : le L-Bracket est employé dans la transformation d'une chambre M-two en chambre pour DSLR.

Il permet également de positionner l'appareil en position Portrait, souvent plus confortable, sur une chambre F-Universalis.

Ce système est compatible avec de très nombreux appareils photographiques mais un système de goupilles permet de fixer du premier coup et en position parfaite les appareils nommés sur le schéma ci-dessous :





802306,1

Plaque rapide universelle Classic en L (L-Bracket) - Base seulement





802308.3

L-Bracket 2 bases Classic

L-Bracket 2 bases Classic
(ne pas tenir compte de l'illustration concernant l'étau, ici en MonoballFix)

802308.4

L-Bracket 2 bases Fliplock

(ne pas tenir compte de l'illustration concernant l'étau, ici en MonoballFix)



Monoball X Table System

Le monoball-x-table-system est indispensable pour le travail ultra précis en macro-photographie de studio et de nature. Il permet bien entendu également le recadrage en studio en photographie d'objet.

Le x-table existe en 3 déclinaisons, 2 pour la gamme Classic, 1 pour la gamme MonoballFix





802331

X-table-Monoball Classic

Système X-Table pour macrophotographie avec étau de type Classic
802332

X-Table-Monoball Fliplock

Système X-Table pour macrophotographie avec étau de type Fliplock
802336

Macro-table Classic

Rail avec chariot pour faire de la macro, surmonté d'un étau Classic

Version Classic du rail ref 802335.

802337

Macro-table FlipLock

Rail avec chariot pour faire de la macro, surmonté d'un étau Flip-lock

Version Flip-Lock du rail ref 802335.
