Cube C1



Le Cube Arca Swiss C1, par sa conception unique et brevetée, permet de mettre en position finement et en toute sécurité, avec un degré de précision inégalé, n’importe quel type d’appareil grâce à une combinaison de mouvements de haute précision. L’appareil ou l’équipement de prise de vue peuvent être orientés selon deux axes de bascule à commande micrométrique de 30° dans chaque sens. Une bascule intégrée de 60° à la base permet le positionnement de l'appareil à 90° (passage portrait-paysage).

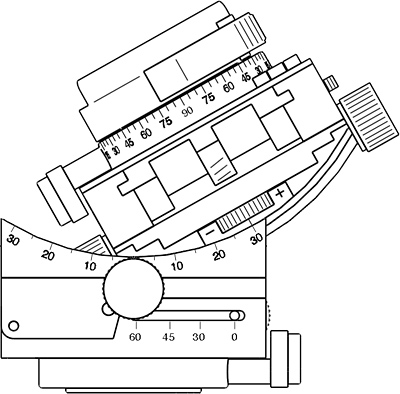

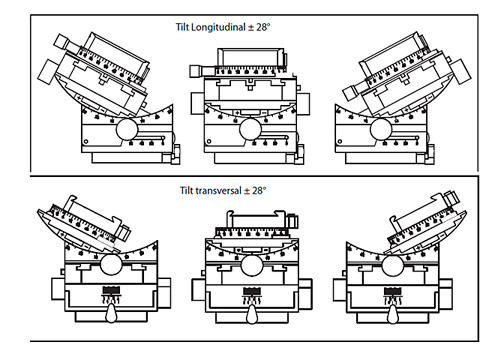

Le principe retenu, celui des berceaux goniométriques croisés, renvoie les axes de rotation au-dessus de la platine, au niveau de l’appareil lui-même. De ce fait, lors de l’ajustement de ces mouvements, la distance entre l’objet et l’appareil ainsi que le point de vue (et donc le rendu de perspective) ne bougent pratiquement pas. À la base de la platine, un premier mouvement de rotation panoramique permet d’aligner l’appareil ou l’instrument avec l’objet visé. Après avoir aligné et mis de niveau le Cube par sa base, un deuxième mouvement de rotation panoramique, situé au-dessus des deux bascules croisées, permet une rotation supplémentaire de 360° autour d’un axe perpendiculaire au plan d’appui de l’appareil. Ceci s’effectue sans altérer la direction de cet axe défini par le premier mouvement panoramique et les deux berceaux croisés.

Réellement universel, pour les appareils reflex jusqu'à la plus lourde des chambres, le cube est particulièrement apprécié en photographie d'architecture ou de studio, où il excelle lorsqu'on a besoin de mouvements précis avec une approche 3D et en macrophotographie.



Un mot sur les fixations :

Aujourd'hui vous avez le choix entre deux systèmes de fixation, entre rotule et plaque d'appareil, pour les rotules Monoball :

- le système classic avec l'amélioration du flipLock®
- la nouvelle version monoball®Fix.

La version classic avec l'amélioration du flipLock® présente un profilé avec double queue d’aronde (autrement dit présente 2 rails, ou 2 gorges) vous permettant sur la partie supérieure d’accueillir la fixation classic et sur la partie inférieure la fixation monoball®Fix.

Le système monoball®Fix présente un profilé à une seule gorge étroite, qui ne permet pas d'accueillir les plaques de la version classic. C'est le nouveau système d'Arca ; plus léger il est aussi plus universel en ce sens qu'Arca développe des possibilités de fixation nouvelles à base de ce système au sein même de sa gamme.



Téléchargez ici le pdf présentant les systèmes de plaques Classic et Monoballfix d'Arca-Swiss.
Téléchargez ici le pdf présentant le système Monoballfix d'Arca Swiss.



Vous choisirez donc, après avoir acheté votre rotule, une ou plusieurs plaques rapides du système Classic (Fliplock ou pas) ou une ou plusieurs plaques rapides du système monoball®Fix pour votre ou vos appareils photos susceptibles d'être montés sur votre Monoball ARCA-SWISS. Assurez-vous donc bien, simplement, que les rotules et les plaques appartiennent au même système.



Documentation vidéo :
La gamme des rotules Arca-Swiss (les différentes rotules Arca-Swiss)
Les rotules Monoball Z (présentation des mouvements des rotules Monoball Z)
Etaux et plaques Arca-Swiss (pour vous aider à choisir vos étaux et plaques de fixation)

Voir également :
Quelle rotule Arca-Swiss choisir (article comparatif des rotules Arca-Swiss sur galerie-photo)

!
8501000,1

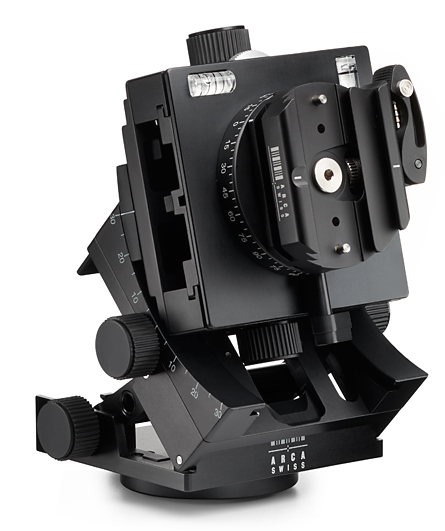

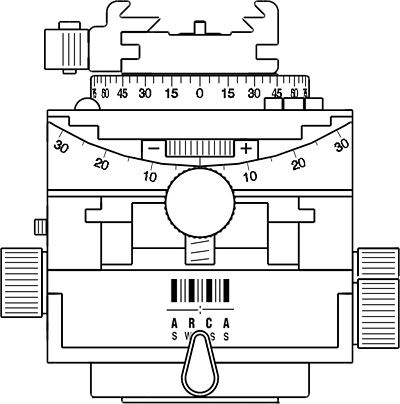

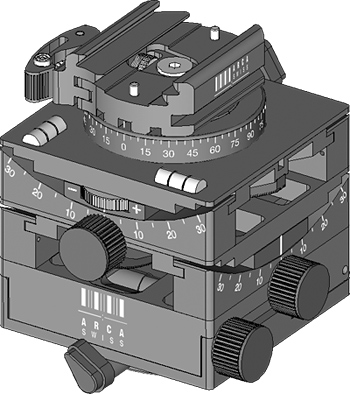

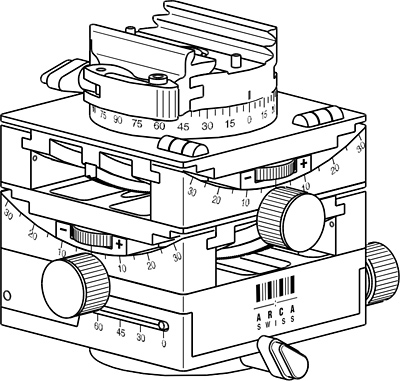

ARCA-SWISS C1 cube, avec monture rapide "Flip-Lock" *** Promotion ***

*** Promotion ***

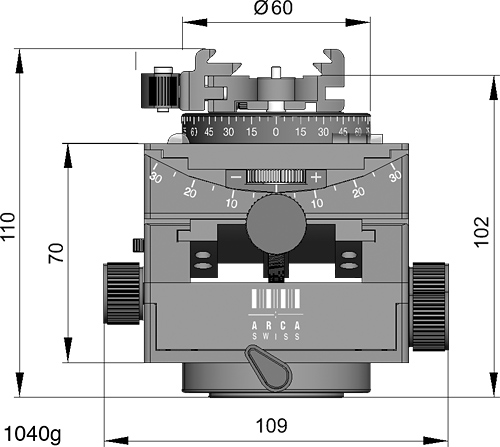

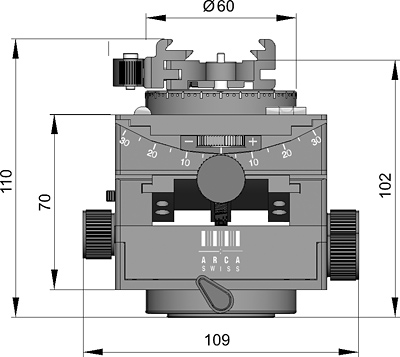

Longueur : 110 mm
Largeur : 110 mm
Hauteur : 110 mm
Poids : 1040g
Peut porter jusqu'à 100kg

Malgré la complexité mécanique du Cube C1, sans concession sur la stabilité et pratiquement sans jeu, le Cube C1 ne pèse que 994 grammes, soit 63% seulement du poids d’un bloc massif de même matériau et de même volume.





8501000

ARCA-SWISS C1 cube, avec monture rapide "Flip-Lock" (avec sac en cuir) *** Promotion ***

*** Promotion ***

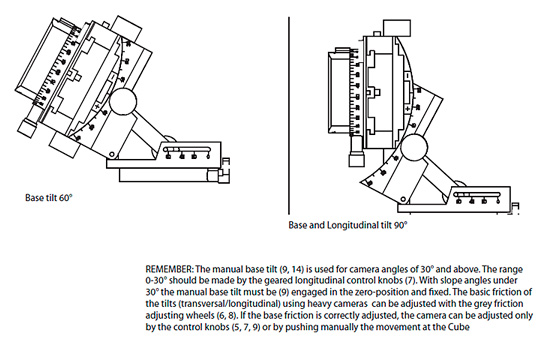

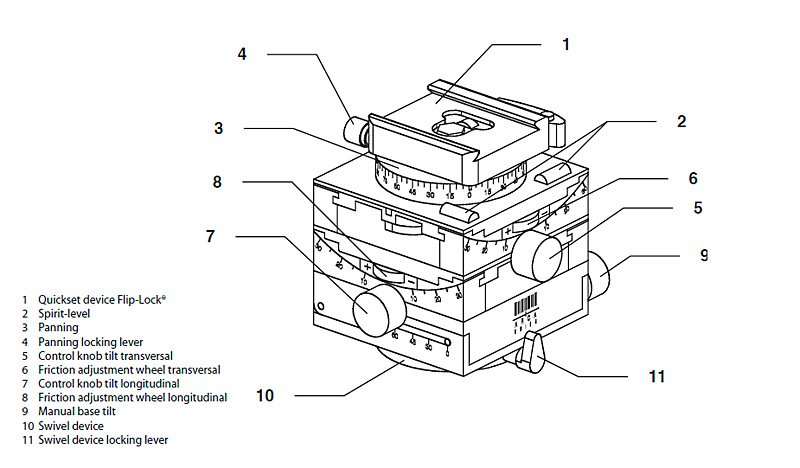

Quelques éléments techniques sur le cube...









8501005,1

ARCA-SWISS C1 cube, avec monture rapide "MonoballFix" *** Promotion ***

*** Promotion ***

Longueur : 110 mm
Largeur : 110 mm
Hauteur : 110 mm
Poids : 1000g
Peut porter jusqu'à 100kg



8501005

ARCA-SWISS C1 cube, avec monture rapide "MonoballFix" (avec sac en cuir) *** Promotion ***

*** Promotion ***



8501003,1

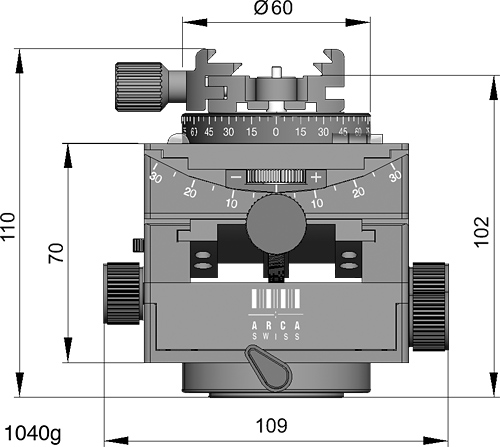

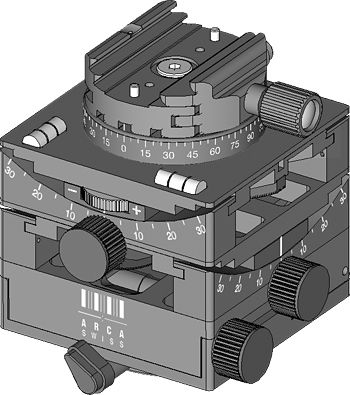

ARCA-SWISS C1 cube, avec monture classic *** Promotion ***

*** Promotion ***







Poids : 1040g
8501003

ARCA-SWISS C1 cube, avec monture classic (avec sac en cuir) *** Promotion ***

*** Promotion ***
8501303,1

ARCA-SWISS GP cube, avec monture classic

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture Classic.

8501303,1

ARCA-SWISS GP cube, avec monture classic (avec sac en cuir)

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture Classic.

8501300,1

ARCA-SWISS GP cube, avec monture "Flip-Lock"

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture "Flip Lock".

8501300

ARCA-SWISS GP cube, avec monture "Flip-Lock" (avec sac en cuir)

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture "Flip Lock".

8501305,1

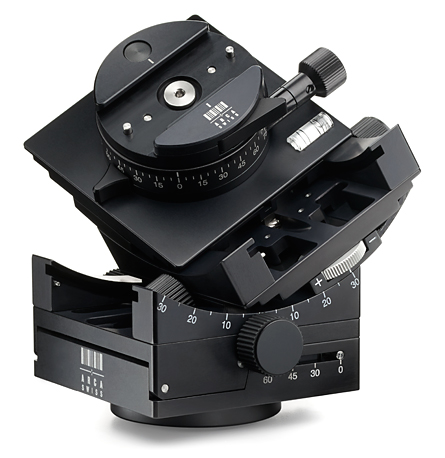

ARCA-SWISS GP cube, avec monture "MonoballFix"

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture "MonoballFix"..

8501305

ARCA-SWISS GP cube, avec monture "MonoballFix" (avec sac en cuir)

*** Nouveauté Photokina 2016 - disponibilité janvier 2017 ***



Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.

Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par bouton) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le bouton de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides. Lorsque le bouton de gp est enfoncé, les engrenages à l'intérieur du dispositif de balayage panoramique sont ré-engagés et offrent une rotation précise à l'appareil photographique.

En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.

Par leur position, les mouvements panoramiques maintiennent l'axe au centre.

Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.

Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

Version avec monture "MonoballFix"..
